高速液壓夯實機的工作原理
日期:2021-01-20 / 人氣: 11893 / 來源:未知

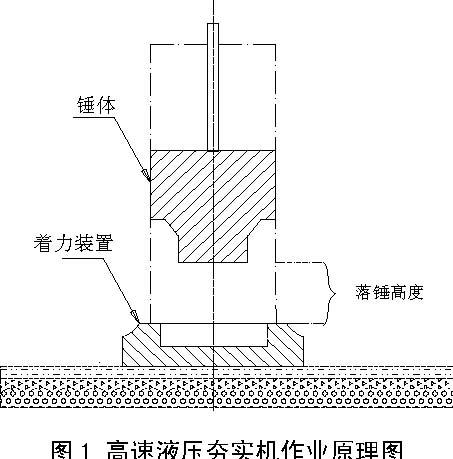

1)高速液壓夯實機作業方式可分為自由落錘式和強制落錘式,其基本作業原理圖見圖1。
自由落錘式(單作用):液壓缸將錘體提升至設定高度后釋放,錘體自由下落;錘體落下后通過錘墊擊打下錘體與夯板的組件,驅動夯板壓實地面。
強制落錘式(雙作用):液壓缸將錘體提升至設定高度后快速反向加力,錘體在重力和液壓缸推力的共同作用下加速下落;錘體落下后通過錘墊擊打下錘體與夯板的組件,驅動夯板壓實地面。
錘體夯擊的是錘墊及下錘體與夯板的組件,并未夯擊地面。夯含砸意,高速液壓夯實機的夯板始終壓在地面上,對地面施加的是下壓力,沒有砸的運動特征,更像按摩師按摩中突然發力重壓一下。
可見,按機械產品的結構特征,高速液壓夯實機可歸類于夯實機械;按其對地面的作用形式,高速液壓夯實機屬動力壓實機械。
自由落錘式(單作用):液壓缸將錘體提升至設定高度后釋放,錘體自由下落;錘體落下后通過錘墊擊打下錘體與夯板的組件,驅動夯板壓實地面。
強制落錘式(雙作用):液壓缸將錘體提升至設定高度后快速反向加力,錘體在重力和液壓缸推力的共同作用下加速下落;錘體落下后通過錘墊擊打下錘體與夯板的組件,驅動夯板壓實地面。
錘體夯擊的是錘墊及下錘體與夯板的組件,并未夯擊地面。夯含砸意,高速液壓夯實機的夯板始終壓在地面上,對地面施加的是下壓力,沒有砸的運動特征,更像按摩師按摩中突然發力重壓一下。
可見,按機械產品的結構特征,高速液壓夯實機可歸類于夯實機械;按其對地面的作用形式,高速液壓夯實機屬動力壓實機械。
2)壓實機理高速液壓夯實機是一種利用機器重力和變力的合力壓縮土體的壓實機械。
高速液壓夯實機對土體的壓實方法可稱為“動力壓實法”,簡稱“動壓法”。動力指動態力,變力。
動力壓實技術是區別于靜力壓實、振動壓實、沖擊壓實、夯實等傳統壓實技術的新技術。 動力壓實是在靜力(重力)壓實的基礎上,施加更大的動態力提高壓實效果;振動壓實是利用振動效應增強靜力碾壓的效果;沖擊壓實是高頻率交替的夯擊與變力(靜力與變力的合力,仍屬變力)碾壓;夯實是錘體以*大速度直接擊打?qū)Φ孛?,具有沖擊大、衰減快的典型特征。
動力壓實是一種介于沖擊壓實變力碾壓段與夯實之間的壓實方法。動力壓實與沖擊壓實碾壓段均利用變力和重力的合力壓縮土體,但前者變力與重力之比相當大,后者相對較小。動力壓實與夯實均具有沖擊,但前者是從靜態加速,沖擊力的峰值小得多且持續時間長,后者是以*大速度沖擊地面,沖擊力的峰值大得多且衰減快。
若用夯實法補強碾壓達標橋臺背,錘體對土體的剪切破壞了土體結構;錘體正面高速壓縮土體的同時,向周邊高速擠土,產生強烈的剪切波,破壞力大。
高速液壓夯實機對土體的壓實方法可稱為“動力壓實法”,簡稱“動壓法”。動力指動態力,變力。
動力壓實技術是區別于靜力壓實、振動壓實、沖擊壓實、夯實等傳統壓實技術的新技術。 動力壓實是在靜力(重力)壓實的基礎上,施加更大的動態力提高壓實效果;振動壓實是利用振動效應增強靜力碾壓的效果;沖擊壓實是高頻率交替的夯擊與變力(靜力與變力的合力,仍屬變力)碾壓;夯實是錘體以*大速度直接擊打?qū)Φ孛?,具有沖擊大、衰減快的典型特征。
動力壓實是一種介于沖擊壓實變力碾壓段與夯實之間的壓實方法。動力壓實與沖擊壓實碾壓段均利用變力和重力的合力壓縮土體,但前者變力與重力之比相當大,后者相對較小。動力壓實與夯實均具有沖擊,但前者是從靜態加速,沖擊力的峰值小得多且持續時間長,后者是以*大速度沖擊地面,沖擊力的峰值大得多且衰減快。
若用夯實法補強碾壓達標橋臺背,錘體對土體的剪切破壞了土體結構;錘體正面高速壓縮土體的同時,向周邊高速擠土,產生強烈的剪切波,破壞力大。
動力壓實技術用于路基補強時,是在不破壞原有土體結構的前提下適度提高土體強度和密實度。過度必然會破壞原有土體結構,與直接夯擊無異。用于路基分層填筑時,會出現較深剪切。
